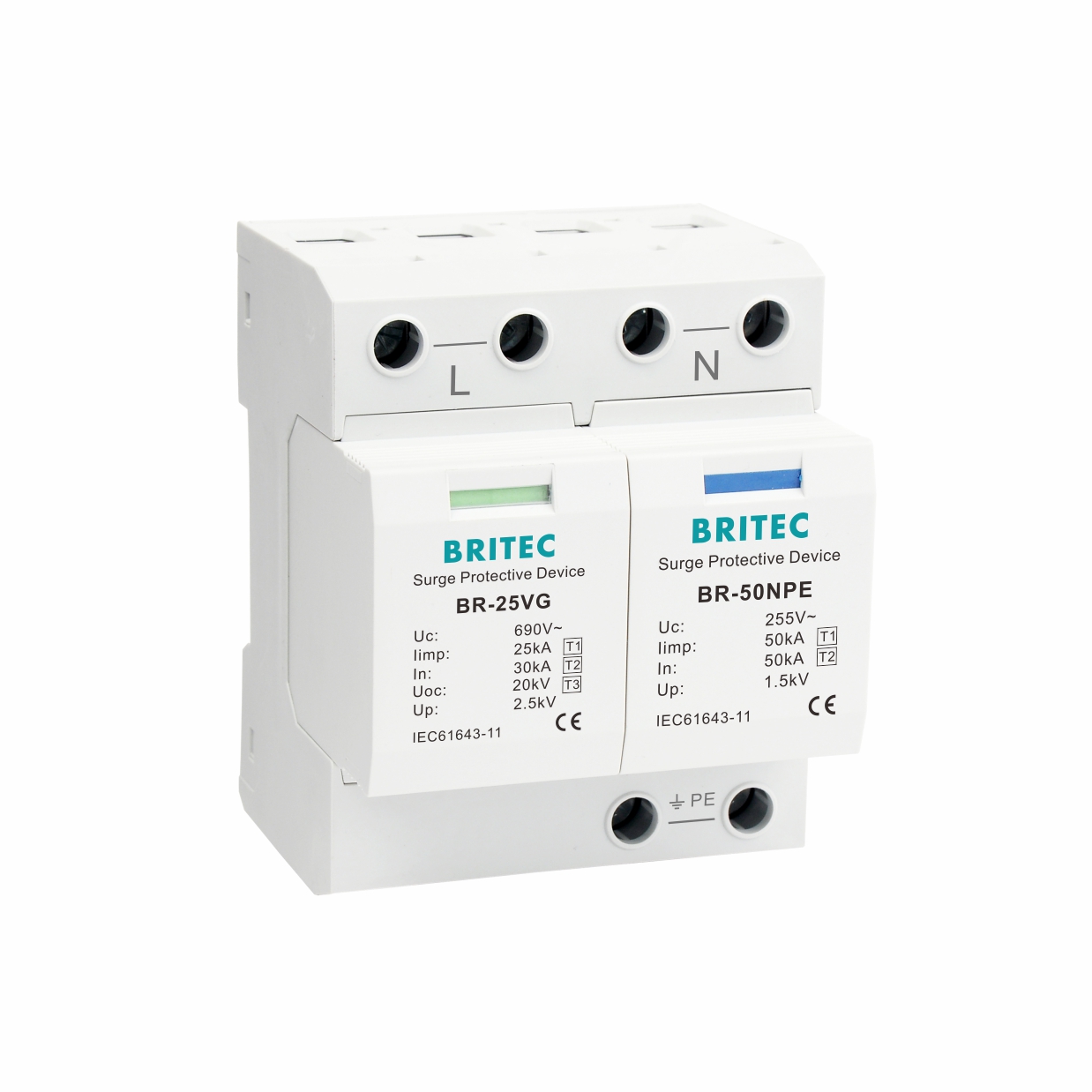

Características del producto:
| Especificación | BR-25VG 320 1+1 | BR-25VG 440 1+1 | BR-25VG 690 1+1 | |
| Clasificación SPD según EN61643-11 | Tipo 1 + Tipo 2 + Tipo 3 | |||
| Clasificación SPD según IEC61643-11 | Clase I + Clase II + Clase III | |||
| Tensión nominal de funcionamiento | Naciones Unidas | 250V/440V(50/60Hz) | 250V/440V(50/60Hz) | 400V/690V(50/60Hz) |
| Máx. funcionamiento continuo a.c. Voltaje | Uc(L-N/N-PE) | 320V/255V(50/60Hz) | 440V/255V(50/60Hz) | 690V/255V(50/60Hz) |
| Corriente de impulso de rayo (10/350μs) | Iimp(L-N/N-PE) | 25 kA/50 kA | 25 kA/50 kA | 25 kA/50 kA |
| Corriente de descarga total (10/350μs) | total | 50ka | 50ka | 50ka |
| Corriente de descarga nominal (8/20μs) | En(L-N/N-PE) | 30 kA/50 kA | 30 kA/50 kA | 30 kA/50 kA |
| Máx. corriente de descarga (8/20μs) | Imax(LN/N-PE) | 100kA/100kA | 100kA/100kA | 100kA/100kA |
| Cantidad de carga eléctrica | Q | 12,5A/25A | 12,5A/25A | 12,5A/25A |
| Energía específica | W/R | 156 kJ/Ω, 625 kJ/Ω | 156 kJ/Ω, 625 kJ/Ω | 156 kJ/Ω, 625 kJ/Ω |
| Nivel de protección de voltaje | Arriba (L-N/N-PE) | ≤1,5 kV/≤1,5 kV | ≤1,8kV/≤1,5kV | ≤2,5 kV/≤1,5 kV |
| Clasificación de corriente de cortocircuito a.c. | Isccr(L-N/N-PE) | 25 kA eficaces/100 A eficaces | 25 kA eficaces/100 A eficaces | 25 kA eficaces/100 A eficaces |
| Máx. fusible de respaldo | 200A gG | 200A gG | 200A gG | |
| Soporta TOV de sobretensión temporal | UT(LN) | 400V/5seg. | 580V/5seg. | 800V/5seg. |
| Fallo seguro TOV por sobretensión temporal | UT(LN) | 520V/120min. | 765V/120min. | 1000V/120min. |
| Soporta TOV de sobretensión temporal | UT(N-PE) | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| Corriente de fuga | ipe | Ninguno | Ninguno | Ninguno |
| Tiempo de respuesta | tA(L-N/N-PE) | ≤100ns/≤100ns | ≤100ns/≤100ns | ≤100ns/≤100ns |
| Rango de temperatura de funcionamiento | Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| Estado de funcionamiento/indicación de fallo | verde/rojo | verde/rojo | verde/rojo | |
| Área de sección transversal (Mín.) | 4mm² | 4mm² | 4mm² | |
| Área de sección transversal (máx.) | 35mm² | 35mm² | 35mm² | |
| Para montaje en | Carril DIN de 35 mm | |||
| Material del recinto | Termoplástico UL94-V0 | |||
| Grado de protección | IP20 | IP20 | IP20 | |
| Código de pedido | B17271 | B17283 | B17295 | |
| Código de pedido (Con señalización remota) | B17272 | B17284 | B17296 | |
Características:
Tiempo de respuesta: ≤100ns
Componentes potentes, adecuados para todo tipo de sistemas de energía comunes.
Corriente de descarga nominal (8/20us): 30kA
La unidad está diseñada para usarse entre la Zona O y la Zona 1 (según la definición IEC62305-4 de Área de protección contra rayos).
Rango de temperatura: -40 ℃—80 ℃
Montaje en carril estándar sencillo.
Protección contra sobretensiones Clase I+II+III / Tipo 1+2+3.
Solicitud:
• El protector contra sobretensiones tipo 1 generalmente se instala en la unión de LPZ0B y LPZ1.
• Puede instalarse en el gabinete/caja de distribución de energía de bajo voltaje del edificio.
• Es adecuado para armarios de distribución y cajas de distribución con líneas de acceso exterior en edificios.
Instalación:
• Se debe cortar la energía antes de la instalación. Está prohibido el funcionamiento en vivo.
• Se recomienda conectar un fusible o disyuntor en serie en el extremo frontal de la protección contra sobretensiones.
• El SPD se instala en paralelo en el extremo de entrada de la fuente de alimentación de la caja de distribución del edificio o en la sala de equipos. El producto está instalado en el tipo de riel guía. Si las condiciones lo permiten, se puede adoptar el modo de conexión Kevin.
• Durante la instalación, conecte el dispositivo según el diagrama de instalación, donde L es la línea de fase, N es la línea neutra y PE es la línea de tierra. No desconectes el dispositivo. Una vez completada la instalación, encienda el disyuntor automático y verifique si el estado de funcionamiento es normal.
• Cuando el SPD esté en uso, verifique periódicamente el estado de la ventana de visualización de fallas. Si la ventana de visualización de fallas está roja o el terminal remoto emite una señal de alarma, indica que el SPD está defectuoso y debe repararse o reemplazarse a tiempo.
• Adecuado para funcionamiento en interiores, como instalado en exteriores, debe estar equipado con una carcasa impermeable.
