Características del producto:
| Especificación | BR-25M 150 3+1 | BR-25M 275 3+1 | BR-25M 320 3+1 | |
| Clasificación SPD según EN61643-11 | Tipo 1 + 2 + 3 | Tipo 1 + 2 + 3 | Tipo 1 + 2 + 3 | |
| Clasificación SPD según IEC61643-11 | Clase I + II + III | Clase I + II + III | Clase I + II + III | |
| Tensión nominal de funcionamiento | Naciones Unidas | 120V/240V(50/60Hz) | 230V/400V(50/60Hz) | 250V/440V(50/60Hz) |
| Máx. funcionamiento continuo a.c. Voltaje | Uc (L-N/N-PE) | 150V/255V(50/60Hz) | 275V/255V(50/60Hz) | 320V/255V(50/60Hz) |
| Corriente de impulso de rayo (10/350μs) | Iimp (L-N/N-PE) | 25kA/100kA | 25kA/100kA | 25kA/100kA |
| Corriente de descarga total (10/350μs) | total | 100kA | 100kA | 100kA |
| Corriente de descarga nominal (8/20μs) | En (L-N/N-PE) | 25kA/100kA | 25kA/100kA | 25kA/100kA |
| Máx. corriente de descarga (8/20μs) | Imax (L-N/N-PE) | 120 kA/200 kA | 120 kA/200 kA | 120 kA/200 kA |
| Cantidad de carga eléctrica (L-N, N-PE) | Q | 12,5 A, 50 A | 12,5 A, 50 A | 12,5 A, 50 A |
| Energía específica (L-N, N-PE) | W/R | 156kJ/Ω, 2500kJ/Ω | 156kJ/Ω, 2500kJ/Ω | 156kJ/Ω, 2500kJ/Ω |
| Nivel de protección de voltaje | Arriba (L-N/N-PE) | ≤0,8kV/≤1,5kV | ≤1,3kV/≤1,5kV | ≤1,3kV/≤1,5kV |
| Clasificación de corriente de cortocircuito a.c. | Isccr (L-N/N-PE) | 25 kA eficaces/100 A eficaces | 25 kA eficaces/100 A eficaces | 25 kA eficaces/100 A eficaces |
| Máx. fusible de respaldo | 200A gG | 200A gG | 200A gG | |
| Soporta TOV de sobretensión temporal | UT(LN) | 180V/5seg. | 335V/5seg. | 400V/5seg. |
| Fallo seguro TOV por sobretensión temporal | UT(LN) | 230V/120min. | 440V/120min. | 520V/120min. |
| Soporta TOV de sobretensión temporal | UT(N-PE) | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| Corriente de fuga | ipe | Ninguno | Ninguno | Ninguno |
| Tiempo de respuesta | ejército de reserva | ≤25ns/≤100ns | ≤25ns/≤100ns | ≤25ns/≤100ns |
| Rango de temperatura de funcionamiento | Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| Estado de funcionamiento/indicación de fallo | verde/rojo | verde/rojo | verde/rojo | |
| Área de sección transversal (Mín.) | 4mm² | 4mm² | 4mm² | |
| Área de sección transversal (máx.) | 35mm² | 35mm² | 35mm² | |
| Para montaje en | Carril DIN de 35 mm | |||
| Material del recinto | Termoplástico UL94-V0 | |||
| Grado de protección | IP20 | IP20 | IP20 | |
| Código de pedido | B17208 | B18163 | B17221 | |
| Código de pedido (Con señalización remota) | B17209 | B18164 | B17222 | |
Características:

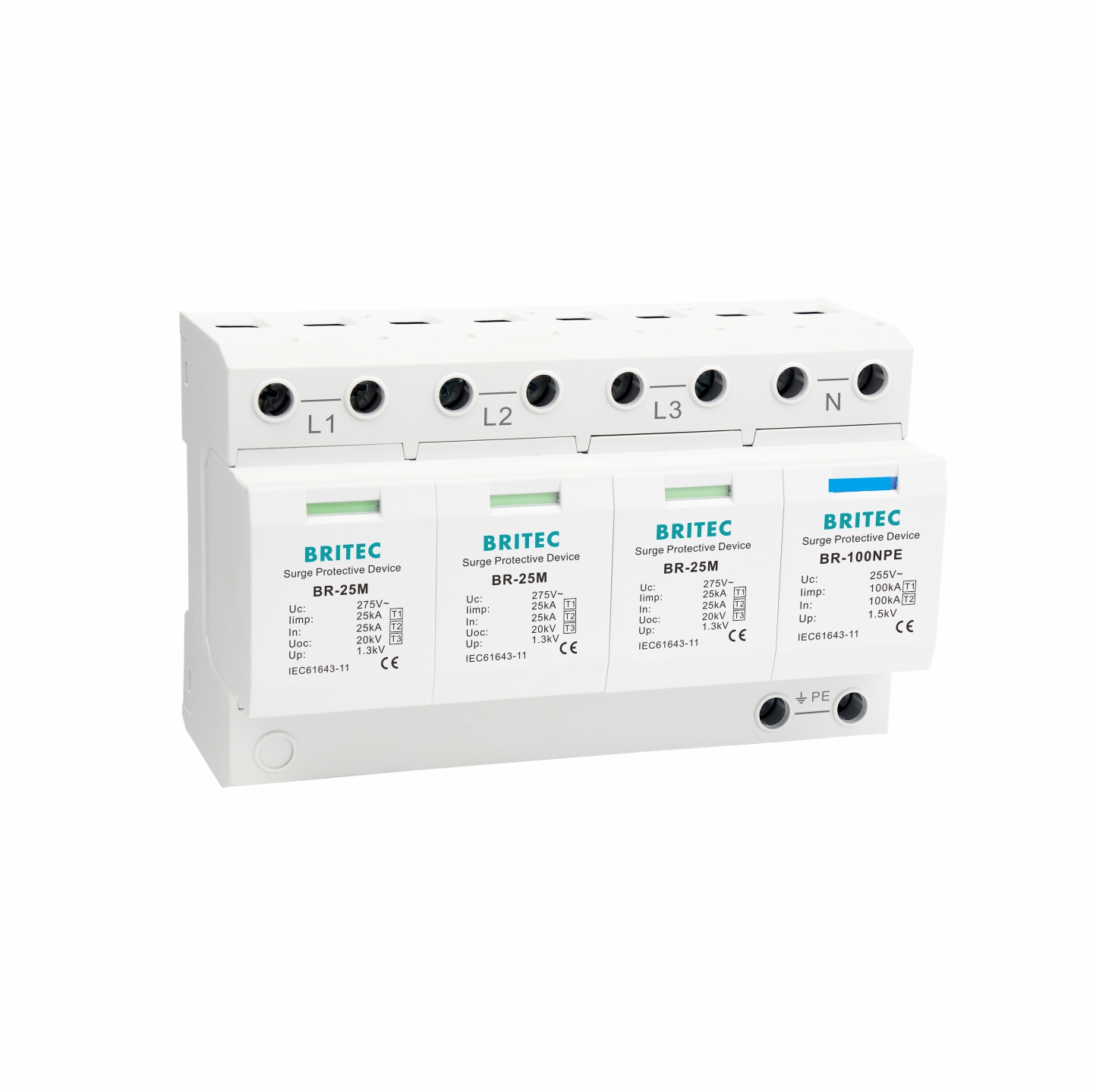

Los supresores de sobretensiones BR-25M cumplen con los requisitos de Clase I y Clase II según IEC 61643-11.
Conexiones etiquetadas.
El protector contra sobretensiones eléctricas funciona desviando la energía adicional de la sobretensión eléctrica fuera del circuito principal, generalmente a “tierra”.
Los dispositivos de protección contra sobretensiones (SPD) que están conectados al tablero de distribución principal monitorean constantemente el voltaje de suministro.
Solicitud:
Estos dispositivos protegen los sistemas de consumidores de bajo voltaje contra sobretensiones.
