Características do produto:
| Especificação | BR-50GR 150 3+1 | BR-50GR 275 3+1 | BR-50GR 350 3+1 | |
| Classificação SPD de acordo com EN61643-11 | Tipo 1 + Tipo 2 | Tipo 1 + Tipo 2 | Tipo 1 + Tipo 2 | |
| Classificação SPD de acordo com IEC61643-11 | Classe I + Classe II | Classe I + Classe II | Classe I + Classe II | |
| Tensão nominal de operação | Un | 120V/240V(50/60Hz) | 230 V/400 V (50/60 Hz) | 250 V/440 V (50/60 Hz) |
| Máx. operação contínua a.c. tensão | Uc (L-N/N-PE) | 150V/255V(50/60Hz) | 275 V/255 V (50/60 Hz) | 350 V/255 V (50/60 Hz) |
| Corrente de impulso de raio (10/350μs) | Iimp (L-N/N-PE) | 50kA/100kA | 50kA/100kA | 50kA/100kA |
| Corrente de descarga nominal (8/20μs) | Em (L-N/N-PE) | 50kA/100kA | 50kA/100kA | 50kA/100kA |
| Máx. corrente de descarga (8/20μs) | Imáx (L-N/N-PE) | 160kA/200kA | 160kA/200kA | 160kA/200kA |
| Quantidade de carga elétrica (LN, N-PE) | Q | 25As, 50As | 25As, 50As | 25As, 50As |
| Energia específica (LN, N-PE) | E/R | 625kJ/Ω, 2500kJ/Ω | 625kJ/Ω, 2500kJ/Ω | 625kJ/Ω, 2500kJ/Ω |
| Nível de proteção de tensão | Acima (L-N/N-PE) | ≤1,5kV/≤1,5kV | ≤1,5kV/≤1,5kV | ≤1,5kV/≤1,5kV |
| Classificação de corrente de curto-circuito c.a. | Isccr (L-N/N-PE) | 25kA rms/100A rms | 25kA rms/100A rms | 25kA rms/100A rms |
| Máx. fusível reserva | 350A gG | 350A gG | 350A gG | |
| Sobretensão temporária TOV-suportável | UT (L-N) | 230V/120min. | 440V/120min. | 580V/120min. |
| Sobretensão temporária TOV-suportável | UT (N-PE) | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| Tempo de resposta | TA | ≤100ns | ≤100ns | ≤100ns |
| Faixa de temperatura operacional | Você | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| Indicação de estado operacional/falha | verde/vermelho | verde/vermelho | verde/vermelho | |
| Área da seção transversal (Min.) | 4mm² | 4mm² | 4mm² | |
| Área da seção transversal (Máx.) | 35mm² | 35mm² | 35mm² | |
| Para montagem em | Trilho Din de 35 mm | |||
| Material do gabinete | Termoplástico UL94-V0 | |||
| Grau de proteção | IP20 | IP20 | IP20 | |
| Código do pedido | B17166 | B18167 | B17192 | |
| Código de pedido (com sinalização remota) | B17167 | B18168 | B17193 | |
Características:
Suportável, sustenta múltiplos ataques.
Indicação de status LED.
Classe de proteção: Tipo 1+2, Classe I +Classe II.

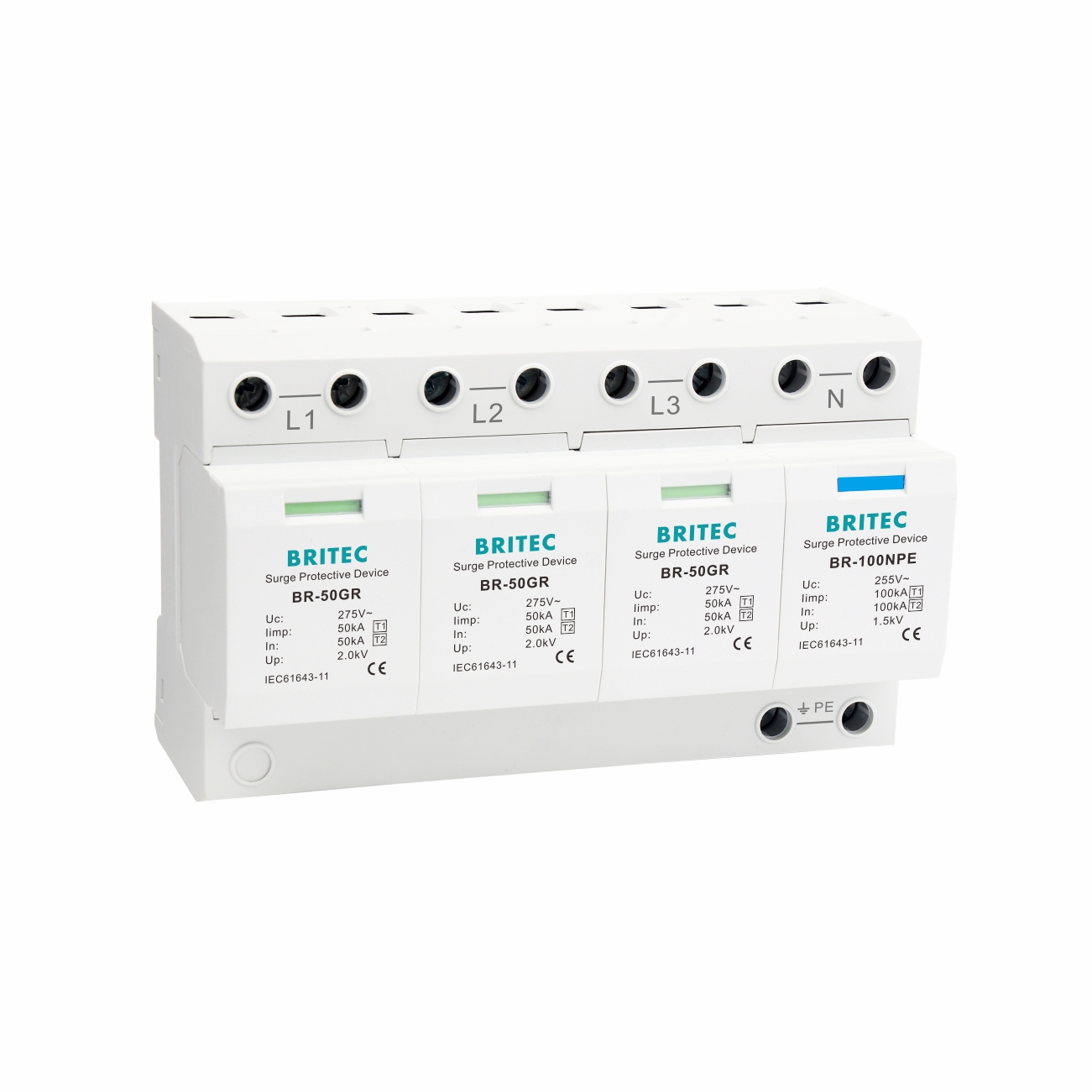

BR-50GR 3P+N é adequado para sistemas TT e TN-S.
Aplicativo:
● Adequado para sistema TT e TN-S.
● Utilizado em sistemas industriais e edifícios com proteção externa contra descargas atmosféricas de Classes I a IV.
● Para a proteção de sistemas de distribuição de baixa tensão contra raios diretos na linha aérea de alimentação ou sistema externo de proteção contra raios.
● Pode ser usado em carcaças de distribuidores padrão.
● Usado para proteger todos os tipos de equipamentos elétricos no sistema de energia contra sobretensão de raios, sobretensão de operação e danos por impacto de sobretensão transitória de frequência de energia em um aparelho elétrico.
