Technologiekenmerk:
| Specificatie | BR-50GR 150 3P | BR-50GR 275 3P | BR-50GR 350 3P | |
| SPD-classificatie volgens EN61643-11 | Type 1 + Type 2 | Type 1 + Type 2 | Type 1 + Type 2 | |
| SPD-classificatie volgens IEC61643-11 | Klasse I + Klasse II | Klasse I + Klasse II | Klasse I + Klasse II | |
| Nominale bedrijfsspanning | On | 120V/240V(50/60Hz) | 230V/400V(50/60Hz) | 250V/440V(50/60Hz) |
| Max. continu werkende wisselstroom spanning | Uc | 150V(50/60Hz) | 275V(50/60Hz) | 350V(50/60Hz) |
| Blikseminslagstroom (10/350μs) | Iimp | 50kA | 50kA | 50kA |
| Nominale ontlaadstroom (8/20μs) | In | 50kA | 50kA | 50kA |
| Max. ontlaadstroom (8/20μs) | Imax | 160kA | 160kA | 160kA |
| Hoeveelheid elektrische lading | Q | 25As | 25As | 25As |
| Specifieke energie | W/R | 625kJ/Ω | 625kJ/Ω | 625kJ/Ω |
| Spanningsbeveiligingsniveau | Omhoog | ≤1,5 kV | ≤1,5 kV | ≤1,5 kV |
| Kortsluitstroom AC. | Isccr | 25 kA RMS | 25 kA RMS | 25 kA RMS |
| Max. reservezekering | 350A gG | 350A gG | 350A gG | |
| Tijdelijke overspanning TOV-bestendig | UT | 230V/120min. | 440V/120min. | 580V/120min. |
| Reactietijd | tA | ≤100 ns | ≤100 ns | ≤100 ns |
| Bedrijfstemperatuurbereik | Di | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| Bedrijfstoestand/storingsindicatie | groen/rood | groen/rood | groen/rood | |
| Doorsnedeoppervlak (min.) | 4 mm² | 4 mm² | 4 mm² | |
| Doorsnedeoppervlak (max.) | 35mm² | 35mm² | 35mm² | |
| Voor montage op | 35 mm Din-rail | |||
| Materiaal behuizing | Thermoplastisch UL94-V0 | |||
| Mate van bescherming | IP20 | IP20 | IP20 | |
| Bestelcode | B17160 | B18137 | B17186 | |
| Bestelcode (met signalering op afstand) | B17161 | B18138 | B17187 | |
Functies:
Duurzaam, ondersteunt meerdere slagen.
Beschermingsklasse: Type 1+2, Klasse I +Klasse II.
BR-50GR 3P is geschikt voor TN-C-systeem.

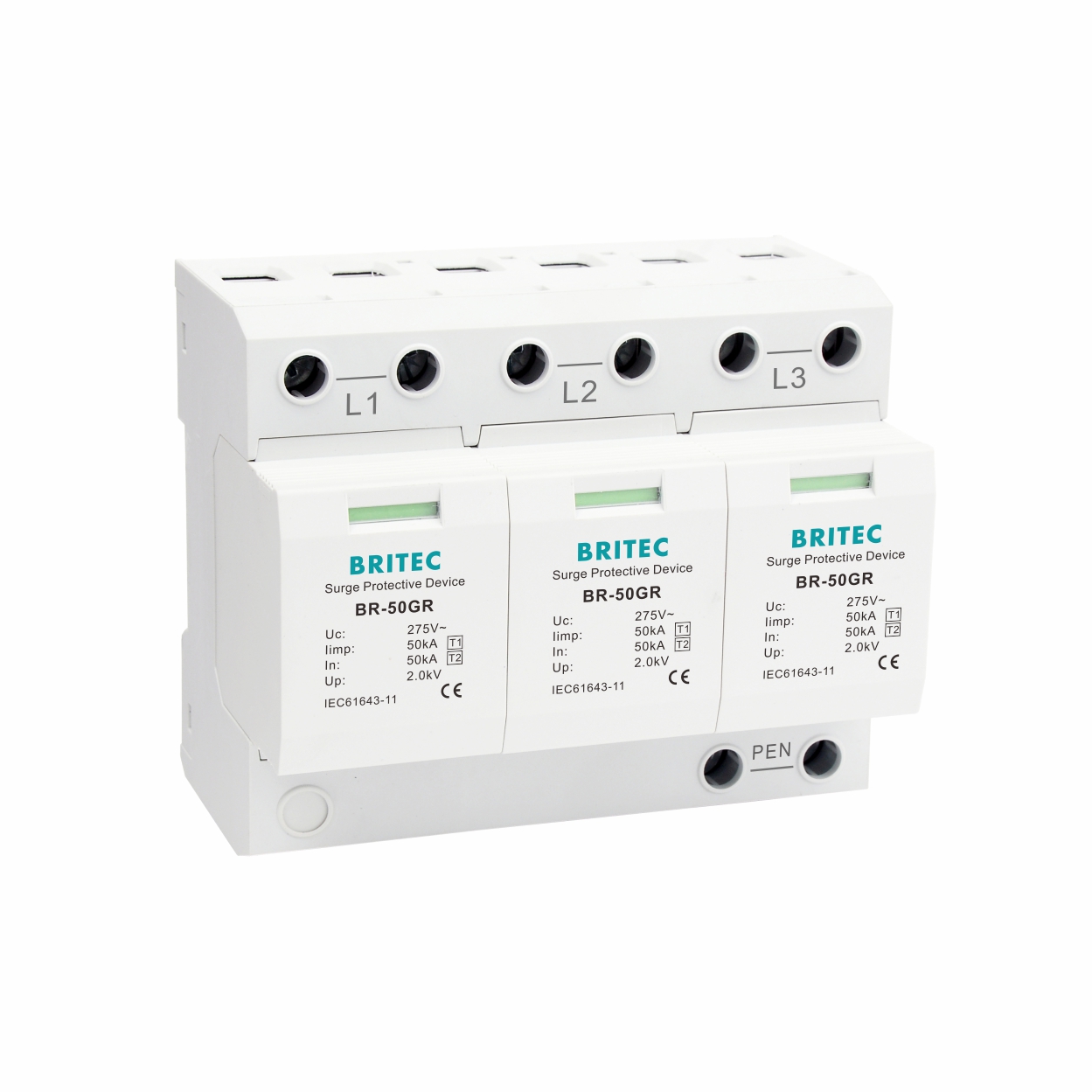

3-polige 50kA Type 1 bliksemafleider.
slap: 50KA op 10/350 µs stroomimpuls.
Imax: 160 kA/fase (golfvorm van 8/20 μs).
Met indicatievenster en afstandsbedieningscontacten.
35 mm DIN-rail.
De BR-50GR-serie zijn Type 1-overspanningsbeveiligingsapparaten die zijn ontworpen om hoge stroompieken af te voeren zonder enige schade aan de elektrische back-upapparatuur.
Sollicitatie:
• Gebruikt in het bliksembeveiligingszoneconcept op grens LPZ0B-LPZ1.
• Voor het beschermen van laagspanningsverbruikersinstallaties tegen indirecte bliksemontladingen.
• Bescherm elektrische en elektronische apparatuur tegen transiënten, afkomstig van bliksem, het schakelen van transformatoren, verlichting en motoren.
Installatie:
Beter onder begeleiding van een professionele elektricien.
Groen tabblad, normale werkstatus, rood tabblad, foutstatus, moet snel worden vervangen.
