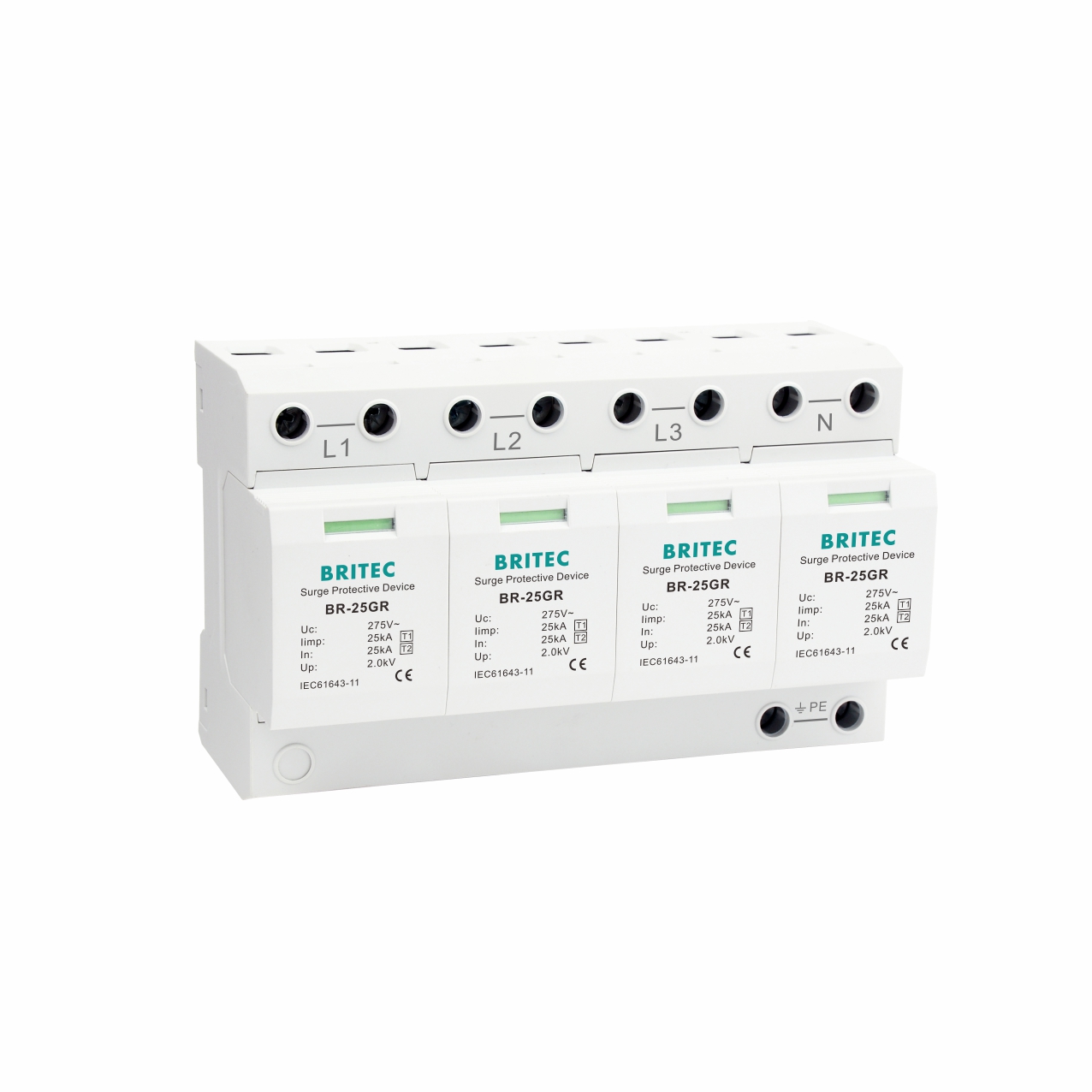

Producteigenschappen:
| Specificatie | BR-25GR 150 4P | BR-25GR 275 4P | BR-25GR 350 4P | |
| SPD-classificatie volgens EN61643-11 | Type 1 + Type 2 | Type 1 + Type 2 | Type 1 + Type 2 | |
| SPD-classificatie volgens IEC61643-11 | Klasse I + Klasse II | Klasse I + Klasse II | Klasse I + Klasse II | |
| Nominale bedrijfsspanning | On | 120V/240V(50/60Hz) | 230V/400V(50/60Hz) | 250V/440V(50/60Hz) |
| Max. continu werkende wisselstroom spanning | Uc | 150V(50/60Hz) | 275V(50/60Hz) | 350V(50/60Hz) |
| Blikseminslagstroom (10/350μs) | Iimp | 25kA | 25kA | 25kA |
| Nominale ontlaadstroom (8/20μs) | In | 25kA | 25kA | 25kA |
| Max. ontlaadstroom (8/20μs) | Imax | 100kA | 100kA | 100kA |
| Hoeveelheid elektrische lading | Q | 12,5As | 12,5As | 12,5As |
| Specifieke energie | W/R | 156kJ/Ω | 156kJ/Ω | 156kJ/Ω |
| Spanningsbeveiligingsniveau | Omhoog | ≤1,5 kV | ≤1,5 kV | ≤1,5 kV |
| Kortsluitstroom AC. | Isccr | 25 kA RMS | 25 kA RMS | 25 kA RMS |
| Max. reservezekering | 315AgG | 315AgG | 315AgG | |
| Tijdelijke overspanning TOV-bestendig | UT | 230V/120min. | 440V/120min. | 580V/120min. |
| Reactietijd | tA | ≤100 ns | ≤100 ns | ≤100 ns |
| Bedrijfstemperatuurbereik | Di | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| Bedrijfstoestand/storingsindicatie | groen/rood | groen/rood | groen/rood | |
| Doorsnedeoppervlak (min.) | 4 mm² | 4 mm² | 4 mm² | |
| Doorsnedeoppervlak (max.) | 35mm² | 35mm² | 35mm² | |
| Voor montage op | 35 mm Din-rail | |||
| Materiaal behuizing | Thermoplastisch UL94-V0 | |||
| Mate van bescherming | IP20 | IP20 | IP20 | |
| Bestelcode | B17120 | B17133 | B17146 | |
| Bestelcode (met signalering op afstand) | B17121 | B17134 | B17147 | |
Functies:
• Kan worden gebruikt in een TN-S-systeem
• Visuele indicatie op afstand van de levensstatus van het beveiligingsapparaat.
• De overspanningsafleider voldoet aan de vereisten van IEC61643-1 voor overspanningsbeveiligers van klasse I
• De unit is ontworpen voor gebruik tussen Zone 0 en Zone 1 (volgens IEC62305-4 definitie van bliksembeveiligingsgebied).
• BR-25GR 4P is ontworpen om hoge stroompieken af te voeren zonder enige vernietiging van de installatie.
Sollicitatie:
• Het product wordt hoofdzakelijk gebruikt voor de primaire bescherming van het energiesysteem.
• Toepassingsgeoptimaliseerde en voorbedrade gecombineerde bliksemstroom- en overspanningsafleider voor TN-S-systemen.
• Geïnstalleerd in de hoofdstroomverdeelkast.
• Gewend aan Industrie en automatisering, commerciële en residentiële installaties, telecom & IT & datacenters, waterzuivering, smart grid & LV-meting, fotovoltaïsche energie en windenergie enz.
Installatie:
• De stroom moet vóór de installatie worden uitgeschakeld. Live-bediening is verboden.
• Geschikt als eerste beschermingsstap in inkomende voedingspanelen en gebieden met grotere blootstelling aan de atmosfeer, waar installaties doorgaans zijn voorzien van een extern bliksembeveiligingssysteem.
• Het wordt aanbevolen om een zekering of stroomonderbreker in serie aan te sluiten aan de voorkant van de overspanningsbeveiligingsmodule.
• SPD wordt parallel geïnstalleerd aan de voedingsingang van de verdeelkast van het gebouw of de apparatuurruimte. Het product wordt geïnstalleerd in het type geleiderail. Als de omstandigheden het toelaten, kan de Kevin-verbindingsmodus worden gebruikt.
• Sluit tijdens de installatie het apparaat aan volgens het installatieschema, waarbij L de faselijn is, N de neutrale lijn en PE de aardlijn is. Sluit het apparaat niet verkeerd aan. Nadat de installatie is voltooid, schakelt u de stroomonderbreker in en controleert u of de werkstatus normaal is.
• Wanneer de SPD-module in gebruik is, controleer dan regelmatig de status van het storingsdisplay. Als het storingsdisplay rood is of de externe terminal een alarmsignaal afgeeft, geeft dit aan dat de SPD-module defect is en op tijd moet worden gerepareerd of vervangen.
• Geschikt voor gebruik binnenshuis; indien geïnstalleerd in de buitenlucht, moet deze worden uitgerust met een waterdichte behuizing.
• Alle verbindingen moeten sterk en betrouwbaar zijn
