제품 특성:
| 사양 | BR275-40DP 3+1 | BR320-40DP 3+1 | |||
| EN61643-11에 따른 SPD 분류 | 유형 2 + 유형 3 | 유형 2 + 유형 3 | |||
| IEC61643-11에 따른 SPD 분류 | 클래스 II + 클래스 III | 클래스 II + 클래스 III | |||
| 최대. 연속 작동 a.c. 전압 | Uc(L-N/N-PE) | 275V/255V | 320V/255V | ||
| 공칭 방전 전류(8/20μs) | ~ 안에 | 20ka | 20ka | ||
| 최대. 방전 전류(8/20μs) | 아이맥스 | 40ka | 40ka | ||
| 결합된 충동 | 으옥 | 10kV | 10kV | ||
| 전압 보호 수준 | 위(L-N/N-PE) | 1.3kV 이하/1.5kV 이하 | 1.5kV 이하/1.5kV 이하 | ||
| 응답 시간 | 고마워 | 25ns 이하 | 25ns 이하 | ||
| 작동 온도 범위 | 화 | -40℃~80℃ | -40℃~80℃ | ||
| 작동 상태/오류 표시 | 녹색 / 빨간색 | 녹색 / 빨간색 | |||
| 단면적(최소) | 2.5mm² | 2.5mm² | |||
| 단면적(최대) | 16mm² | 16mm² | |||
| 장착용 | 35mm 딘 레일 | 35mm 딘 레일 | |||
| 인클로저 재료 | 열가소성 UL94-V0 | ||||
| 보호 정도 | IP20 | IP20 | |||
| 주문코드 | B18243 | B17254 | |||
| 주문 코드(원격 신호 포함) | B18244 | B17255 | |||
특징:

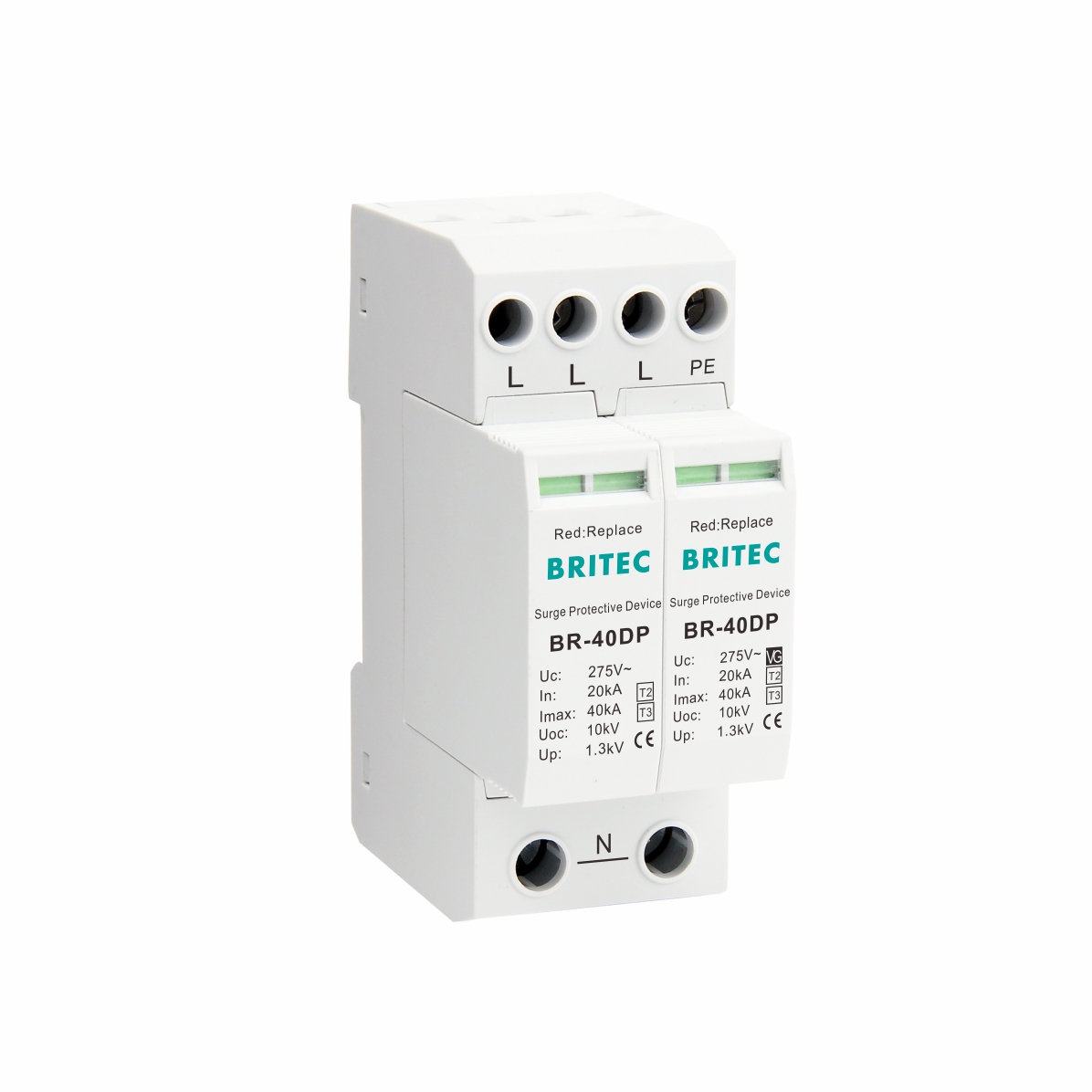

유형 2 + 유형 3 서지 보호기.
Uc 275V/320V.
낙뢰 보호 및 기타 전력 스파이크를 위한 이 3상 SPD 딘 레일의 최대 전류량은 40kA입니다.
응답 시간: 25ns 이하.
극 수: 2P, 4P, 1P+N, 3P+N.
UL 94 V-0 열가소성 하우징.
DIN 레일과 호환됩니다.
옵션에 원격 시그널링이 포함되어 있습니다.
보호 등급: IP20.
국제 IEC 61643-11 및 EN 61643-11 표준을 완벽하게 준수합니다.
이 장치로부터 5미터 이내에 설치된 장비에 대해 유형 3 보호를 제공할 수 있습니다.
애플리케이션:
전원 공급 시스템 보호용.
간접 낙뢰 및 스위칭 작동으로 인한 일시적인 과전압으로부터 저전압 배전 시스템을 보호합니다.
경계 2-3의 낙뢰 보호 구역 개념에 사용됩니다.
낙뢰 위험이 높은 지역의 장비 시스템의 전원 보호에 적용됩니다.
설치:
상류에 Type 2 보호 장치가 설치된 패널의 최종 보호 단계로 적합합니다.
이러한 SPD는 보호 대상 장비에 최대한 가깝게 설치해야 합니다.
보호되는 활용 장비에 설치된 코드 연결, 직접 플러그인, 콘센트 유형 SPD와 같이 전기 서비스 패널에서 활용 지점까지 최소 도체 길이 10미터(30피트)에 설치됩니다. 거리(10미터)는 SPD와 함께 제공되거나 SPD를 부착하는 데 사용되는 도체를 제외합니다.
